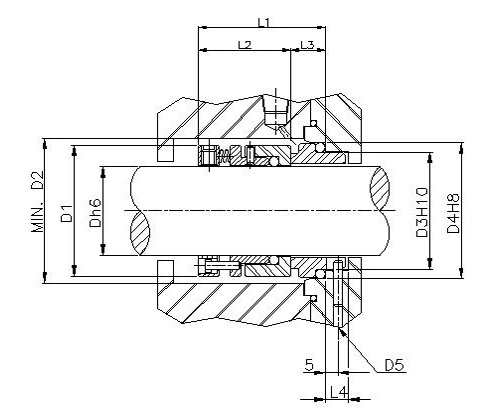

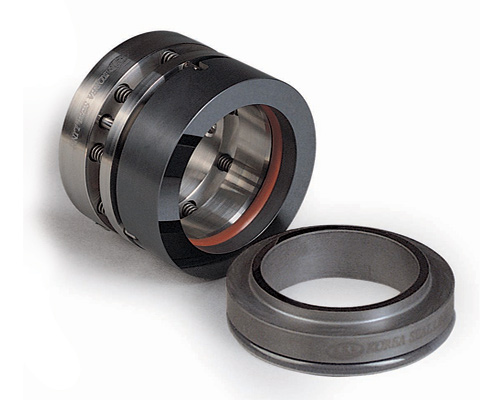

SEAL | D | D1 | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 |
---|---|---|---|---|---|---|---|---|---|---|
SIZE | h6 | MIN. | H10 | H8 | ±0.5 | |||||
M018 | 18 | 32 | 34 | 27 | 33 | 3 | 44.5 | 35 | 9.5 | 9 |
M020 | 20 | 34 | 36 | 29 | 35 | 3 | 44.5 | 35 | 9.5 | 9 |
M022 | 22 | 36 | 38 | 31 | 37 | 3 | 44.5 | 35 | 9.5 | 9 |
M025 | 25 | 39 | 41 | 34 | 40 | 3 | 45 | 35 | 10 | 9 |
M028 | 28 | 42 | 44 | 37 | 43 | 3 | 45 | 35 | 10 | 9 |
M030 | 30 | 44 | 46 | 39 | 45 | 3 | 45 | 35 | 10 | 9 |
M032 | 32 | 46 | 48 | 42 | 48 | 3 | 45 | 35 | 10 | 9 |
M033 | 33 | 47 | 49 | 42 | 48 | 3 | 45 | 35 | 10 | 9 |
M035 | 35 | 49 | 51 | 44 | 50 | 3 | 45 | 35 | 10 | 9 |
M038 | 38 | 54 | 58 | 49 | 56 | 4 | 48 | 35 | 13 | 9 |
M040 | 40 | 56 | 60 | 51 | 58 | 4 | 48 | 35 | 13 | 9 |
M043 | 43 | 59 | 63 | 54 | 61 | 4 | 56 | 43 | 13 | 9 |
M045 | 45 | 61 | 65 | 56 | 63 | 4 | 56 | 43 | 13 | 9 |
M048 | 48 | 64 | 66 | 59 | 66 | 4 | 56 | 43 | 13 | 9 |
M050 | 50 | 66 | 70 | 62 | 70 | 4 | 58.5 | 43 | 15.5 | 9 |
M053 | 53 | 69 | 73 | 65 | 73 | 4 | 58.5 | 43 | 15.5 | 9 |
M055 | 55 | 71 | 75 | 67 | 75 | 4 | 58.5 | 43 | 15.5 | 9 |
M058 | 58 | 78 | 83 | 70 | 78 | 4 | 59 | 43 | 13 | 9 |
M060 | 60 | 80 | 85 | 72 | 80 | 4 | 59 | 43 | 13 | 9 |
M063 | 63 | 83 | 88 | 75 | 83 | 4 | 59 | 43 | 13 | 9 |
M065 | 65 | 85 | 90 | 77 | 85 | 4 | 59 | 43 | 16 | 9 |
M068 | 68 | 88 | 93 | 81 | 90 | 4 | 59 | 43 | 19 | 9 |
M070 | 70 | 90 | 95 | 83 | 92 | 4 | 62 | 43 | 19 | 9 |
M075 | 75 | 95 | 104 | 88 | 97 | 4 | 63 | 44 | 19 | 9 |
M080 | 80 | 100 | 109 | 95 | 105 | 4 | 63 | 44 | 19 | 9 |
M085 | 85 | 105 | 114 | 100 | 110 | 4 | 63 | 44 | 19 | 9 |
M090 | 90 | 110 | 119 | 105 | 115 | 4 | 63 | 44 | 19 | 9 |
M095 | 95 | 115 | 124 | 110 | 120 | 4 | 63 | 44 | 19 | 9 |
M100 | 100 | 120 | 129 | 115 | 125 | 4 | 63 | 44 | 19 | 9 |
