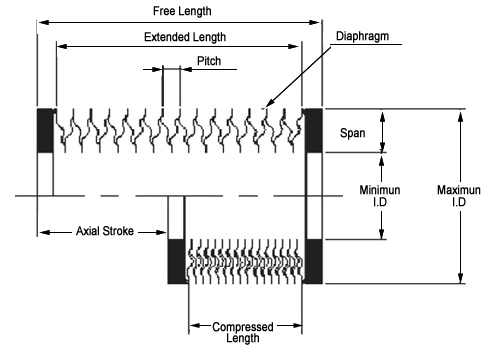

1. 용접형 벨로우즈의 정의
얇은 금속 박판(두께 0.005 ~ 2.2mm)으로 구성된 재료를 원통형으로 스탬핑한 후 낱장을 내,외로 연속적으로 용접하여 만든 신축성있는 금속주름관이다. 2. 용접형 벨로우즈의 특징 일반적으로 Mechanical Seal(Pusher Type)에서 Spring의 역활은 섭동면의 압축과균형을 유지하기 위해 사용된다. 그러나 Metal Bellows Seal(NonPusher Type)의 경우 필요한 하중을 Spring대신 Bellows를 사용하므로 다음과 같은 특징을 가지고 있다.

• 정밀성이 높다.
• Bellows 자체형상이 Spring 역활을 하므로 일정한 면입과 균형을 이루어 완벽한 Sealing을 한다.
• 진동과 유연성이 탁월하다.
• 기밀성높은 Bellows를 사용함으로 진동흡수력이 뛰어나 Run out 및 End play에 적응력이 우수하다.
• 부품이 간소하다.
• Spring Seal처럼 여럽부품이 조합되어있지 않아 구조가 간결하고 설치가 용이하다.
• 다양한 온도조건에 적합하다.
• Bellows는 열팽창계수가 작으므로 극저온 혹은 극한 온도에서 사용가능하다.
• 고압에 적절하다.
• Bellows 자체에서 유체역학적 Balance를 Balanced Seal로서 고압에서도 부하를 작게하여 수명을 연장시킨다.
• 기계장치 보호역할 수행
• Bellows Seal은 Hang up이 발생되지 않아서 Shaft의 마모나 부식을 일으키지 않으므로 Shaft를 보호하는 Sleeve를 장착할 필요가 없다.
• 부식성 유체에 적절하다.
• 부식성이 강한 유체에 대한 Hastelloy 276과 같은 판박으로 Bellows를 제작함므로서 우수한 성능을 발휘한다.
• Hang Up이 발생하지 않는다.
• Spring Seal(Pusher Type)은 유체의 압력에 의해 Spring이나 O-Ring(dynamic)이 움직임으로 인해 Leakage가 발생되나, Bellows Seal은 O-Ring(static)이 움직이지 않음으로 안정적으로 회전하여 Hang up이 발생되지 않아 Seal의 수명을 연장시킨다.
• Pumping Screw 역할 수행
• Bellows자체가 Screw역할을 함으로 Slurry 유체에 효과적으로 대처할 수 있고, Flushing도 겸하고 있다.
